1．建設單位提供的工程的施工設計圖紙、說明、有關資料。

2．工程招標文件。

3．國家、行業、省市頒布的有關現行施工規范和標準、規定。

4．公司質量手冊、程序文件、基礎文件以及施工作業指導書。

5．工程使用主要規范規程目錄鋼結構公司,鋼結構安裝,

工程施工及驗收必須符合《中華人民共和國工程建設標準強制性條文（房屋建筑部分）》，嚴格執行國家有關規范規程標準，并執行國家、廣東省、佛山市頒布的針對建筑施工的相關法規、文件與規定，保證工程質量，確保施工安全，做好文明施工工作。工程施工工藝按本公司作業指導書執行。鋼結構施工隊,鋼結構工程安裝,鋼結構廠房安裝

工程施工及驗收主要執行技術標準一覽表

《工程建設標準強制性條文》(房屋建筑部分)

GB50009-2001  建筑結構荷載規范

GBJ17-88      鋼結構設計規范

CECS102：98  門式剛架輕型房屋鋼結構技術規程

GB50011-2002  建筑抗震設計規范

GB50018-2002  冷彎薄壁型鋼結構技術規范

GB50205-2001    鋼結構工程施工質量驗收規范

JGJ82-91       鋼結構高強度螺栓連接的設計施工及驗收規程

JGJ81-91      建筑鋼結構焊接規程

JGJ79-2002     地基與基礎施工及驗收規范

CECS71:94     工程建設施工現場焊接目視檢驗規范

DBJ15-30-2002 普通鋁合金門窗工程設計與施工規定

DBJ/T15-22-98 預應力混凝土管樁基礎技術規程

GB50164-92 混凝土質量控制標準

GB50182-93 電氣裝置安裝工程電梯電氣裝置施工及驗收規范

GB50203-2001 砌體工程施工質量驗收規范

GB50204-2001 混凝土結構工程施工質量驗收規范

GB50207-94 屋面工程技術規范

GB50209-95 建筑地面工程施工及驗收規范

GB50210-2001 建筑裝飾裝修工程質量驗收規范

GB50242-2001 建筑給水排水及采暖工程施工質量驗收規范

GB50259-96 電氣裝置安裝工程電氣照明裝置施工及驗收規范

GB50268-97 給水排水管道工程施工及驗收規范

GB50300-2001 建筑安裝工程質量檢驗評定統一標準

GB/T50315-2000 砌體工程現場檢測技術標準

GB/T50319-2000 建設工程監理規范

GB/T50328-2001 建筑工程文件歸檔整理規范

JGJ18-96 鋼筋焊接及驗收規程

JGJ33-2001 建筑機械使用安全技術規程

JGJ46-88 施工現場臨時用電安全技術規程

JGJ59-99 建筑施工安全檢查標準

JGJ80-91 建筑施工高處作業安全技術規范

JGJ94-94 建筑樁基技術規范

JGJ98-2000 砌筑砂漿配合比設計規程

JGJ126-2000 外墻飾面磚工程施工及驗收規程

JGJ128-2000 建筑施工門式鋼管腳手架安全技術規范

JGJ130-2001 建筑施工扣件式鋼管腳手架安全技術規范

說明：以上所列規范根據國家、省有關文件進行更新。

1.1 工程概況

1.1.1 總體概況

漢達精密電子科技（順德）有限公司籌建的漢達東園區A3綜合廠房，工程建筑面積約17100m2。為單層鋼結構工程。工程最大跨度為20m。工程由高藝建筑設計有限公司負責。

本工程設計使用年限為25年，耐火等級為二級，安全等級二級。

工程按抗震設防烈度7度進行抗震設計并采用相應的抗震構造措施。

1.1.2 建筑設計概況

工程地面做法由下而上為：（1）素土夯實；（2）400厚角石壓實；（3）75厚石粉加15%水泥；（4）250厚C20配筋雙層雙向10@150。

凡石灰砂漿粉刷的工程，在墻體陽角處，均做1：2.5水泥砂漿護角，高度為2000mm，每邊寬80mm。

外墻材料為雙層0.6厚壓型鋼板，內填塞泡沫材料。

室外散水寬度為600mm，斜坡長度為1500mm。

防火墻為M5水泥砂漿砌筑M10砌塊，厚180mm，雙面抹1：3水泥砂漿厚20mm，墻砌于地梁上。

內墻為M5水泥砂漿砌MU10砌塊，雙面抹1：1：6水泥石灰砂漿，一次抹光20厚，面涂ICI乳膠漆。

屋面采用0.6厚壓型鋼板。

本工程鋁合金采用90系列，1.2mm厚白色鋁材，玻璃選用5mm厚白玻璃。

外墻±0.00以上180mm為磚墻，15厚1:1:6水泥砂漿一次抹光，掃面5厚涂白色外墻涂料。

1.1.3 基礎設計概況

工程基礎采用靜壓預應力管樁基礎，樁徑為300mm，單樁豎向承載力設計值為300KN，樁長預計為18~20m。樁端持力層為中密粉砂層。工程要求壓樁終壓力為600KN。基礎樁單樁豎向承臺力R要求通過PDA測試核定1.65R。試樁按規范確定條數。樁身混凝土強度等級為C80。基礎承臺材料混凝土強度為C20，Ⅱ級鋼筋，保護層60mm，基礎梁混凝土強度等級為C20，基礎墊層C10混凝土100mm厚。

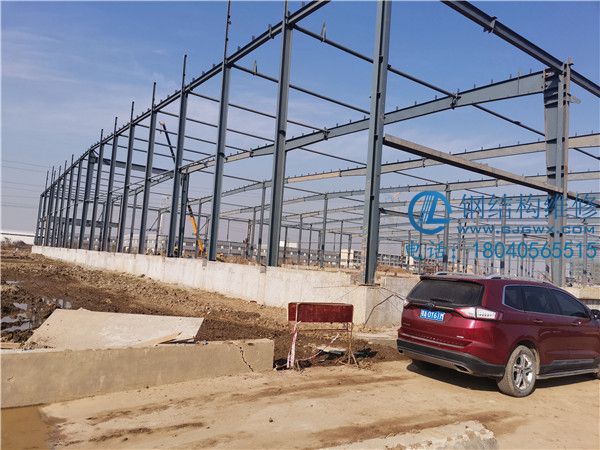

1.1.4 鋼結構工程設計概況

1.1.4.1 結構構件系統

工程屋面為彩色鋼板，墻面為彩色鋼板，厚度均為0.6mm。

檁條為C型冷彎薄壁型鋼。

梁柱結構采用H型鋼和焊接實腹型工字形截面的鋼架，構件之間為螺栓或高強度螺栓連接，柱與基礎為鉸接形式。

1.1.4.2 設計依據及施工應遵守的技術規范與規程

建筑結構荷載規范（GB50009-2001）

鋼結構設計規范（GBJ17-88）

門式剛架輕型房屋鋼結構技術規程（CECS102：98）

建筑抗震設計規范（GB50011-2002）

冷彎薄壁型鋼結構技術規范（GB50018-2002）

鋼結構工程施工及驗收規范（GB50205-95）

鋼結構高強度螺栓連接的設計施工及驗收規程（JGJ82-91）

1.1.4.3 結構用材

1．本工程未注明的鋼結構構件采用Q235鋼制作，結構鋼用鋼應符合GB700-88規定的Q235鋼的要求，保證其抗拉強度、伸長率、屈服點，碳、硫、磷的極限含量。

2．焊接焊條采用E43XX型焊條（對Q235鋼）或E50XX型焊條（對Q345鋼）。焊接焊條應符合《碳鋼焊條》GB5117或《低合金鋼焊條》GB5118的規定。

3．鋼梁連接螺栓采用大六角高強度螺栓，螺栓強度等級除標注外統一為M20-10.9級，孔徑D=22。

4．鋼構件安裝定位螺栓采用粗制螺栓，螺栓孔為二類孔。高強螺栓、螺母和墊圈采用《GB3077-88》和《GB699-88》規定的鋼材制作；粗制螺栓、螺母和墊圈采用《GB700-88》規定的Q235鋼制作。

5．高強螺栓、螺母和墊圈其規格和尺寸應符合《GB1228、1231-91》中的規定。

1.1.4.4 結構制造

1．鋼結構構件制作時，按照《鋼結構工程施工及驗收規范》進行制作。

2．所有鋼構件在制作前均1：1放施工大樣，復核無誤后方可下料。

3．鋼材加工前應進行校正，使之平整，以免影響制作精度。

4．焊接時選擇合理的焊接順序，以減小鋼結構中產生的焊接應力和變形，焊縫長度及高度除施工圖中已注明外其余均為滿焊，焊縫檢驗等級為三級。

1.1.4.5 結構安裝

1．在安裝鋼柱前，應檢查螺栓間的距離尺寸，其螺紋是否有損傷（施工時注意保護）。

2．結構吊裝時應采取適當?shù)拇胧苑乐惯^大的彎扭變形。

3．結構吊裝就位后，應及時系牢支撐及其聯系構件，保證結構的穩定性。

4．所有上部構件的吊裝，必須在下部結構就位，校正系牢支撐及其它聯系構件，保證結構的穩定性。

1.1.4.6 高強度螺栓的施工要求

1．為使構件緊密結合，高強螺栓貼面上嚴禁有電焊、氣割、毛刺等不潔物。

2．高強螺栓終擰前嚴禁雨淋。

1.1.4.7 鋼結構油漆和除銹

1．所有鋼構件均應徹底清除臟物及油污，嚴格除銹，手工應達St2級，噴砂應達Sa級。其要求見《GBJ205-90》。

2．所有鋼構件出廠前均需涂防銹底漆二道后，除下列構件外再二度面漆。

框架柱，山墻抗風柱：涂15厚防火涂料；

吊車梁：涂10厚防火涂料；

框架梁：涂5厚防火涂料；

安裝完成后，對涂膜破損和未涂部位均需除銹后按上述要求予以補涂。

防火涂料符合GB14907-2002 NB類的技術要求。

3．高強螺栓結合面上不得涂油漆。
