彩鋼板屋面常見滲漏水原因及防水維修施工方案做法

近些年鋼結(jié)構(gòu)廠房等金屬屋面建筑物越來越多，因其擁有簡便 快捷的建造流程等獨(dú)特的優(yōu)勢，更多的建筑物采用彩鋼板用來做屋頂，但同時(shí)也出現(xiàn)了一些滲漏水現(xiàn)象，雨全防水分析彩鋼板屋面常見滲漏水原因及防水維修施工方案做法。

　　一、彩鋼板金屬屋面常見漏水部位和原因

　　1、屋脊部位

　　 屋脊處波峰太高，屋脊蓋板無法保證防水；縱向搭接不放膠泥或硅膠，形成縫隙而漏水；屋脊蓋板縱向搭接用鉚釘連接，熱脹冷縮強(qiáng)度不夠而拉斷鉚釘，導(dǎo)致漏水；屋脊蓋板與屋面板之間不敷設(shè)堵頭，或堵頭放置不規(guī)范而脫落形成漏水。

　　雨全防水鋁膜自粘防水卷材施工

　　2、采光板部位

　　采光板板型與屋面板板型不吻合，采光板兩側(cè)波峰高于屋面板，安裝后，密封過嚴(yán)形成采光板內(nèi)外氣壓差，毛細(xì)水從采光板兩側(cè)縫隙進(jìn)入屋面內(nèi)部漏水；采光板縱向搭接長度不夠，且膠泥老化失去粘性；縱向膠泥脫落；采光板和彩鋼板之間為剛性搭接，中間的縫隙未密封。

　　 屋面采光板防止漏水應(yīng)注意以下幾方面：防水螺釘打在波峰上部；采光板處的收邊板應(yīng)與采光板密封牢固，縱向兩側(cè)膠泥要加寬，并鋪設(shè)波峰上部，防止毛細(xì)水滲入。

　　3、檐口部位是漏水問題的主要根源

　　屋面外板安裝未加泡沫堵頭，屋面外板未下翻；墻面外板長度不足，且檐口部位未加防水收邊。

　　4、天溝部位

　　內(nèi)天溝焊接接頭存在縫隙，形成滲水；天溝和雨水管管徑設(shè)計(jì)過小，與廠房坡長不匹配；天溝端部沒有做封頭板；屋面外板伸入天溝長度不足，水會倒流入廠房內(nèi)部。

　　5、屋面氣樓部位

　　氣樓與屋面交接處收邊下未放置泡沫堵頭，且收邊縱向搭接未敷設(shè)膠泥或硅膠；屋面外板在氣樓交接處未上板；氣樓結(jié)構(gòu)支柱開孔部位未做防水處理；氣樓自身制作、安裝存在漏水隱患。

　　6、屋面開孔部位

　　開孔未按設(shè)計(jì)節(jié)點(diǎn)進(jìn)行防水處理，鋼堵頭放置未敷設(shè)防水膠泥和硅膠；開孔四周預(yù)留范圍較小，雨水流淌不暢，容易積水；開孔四周包邊搭接未進(jìn)行防水處理；開孔內(nèi)部四周未加結(jié)構(gòu)件，形成低凹積水；防水施工存在阻水現(xiàn)象，形成積水。

　　自粘卷材做防水金屬屋面

　　7、磚墻與輕鋼屋面連接部位

　　屋面板與水泥墻面結(jié)合處漏水，主要原因?yàn)閼?yīng)力不同步而引起硅酮膠與粘接面開裂而漏水。

　　8、屋面螺釘和緊固件處漏水

　　主要出現(xiàn)于雙層彩鋼板及單層彩鋼板的屋面。在鋼結(jié)構(gòu)廠房防水施工過程中，自攻螺絲力量過重或過輕，自攻釘打偏、打斜等，都可能使自攻螺絲橡膠墊片變形、脫落或者形成凹面，造成屋面點(diǎn)滴漏水，并通過保溫棉聚積，積少成多，形成漏水點(diǎn)。

　　9、鋼結(jié)構(gòu)防水板搭接處漏水

　　水平搭接縫和豎向搭接縫，彩鋼板搭接處漏水，或者彩鋼板瓦波過低或者雨水量過大沒過瓦波時(shí)，容易形成大面積漏水現(xiàn)象，且不易發(fā)現(xiàn)漏水點(diǎn)，不易檢修。多見于弧形屋面。其原因主要是兩張板之間搭接不緊、自攻螺絲沒有打滿形成了空隙等等。

　　10、雨蓬部位

　　雨蓬與附房之間的鏈接部位處理不當(dāng)；雨蓬與外墻之間沒有設(shè)置堵頭或未按設(shè)計(jì)要求伸入外墻板內(nèi)。

　　11、鋁合金窗戶部位

　　鋁合金窗與彩鋼墻體及磚墻體連接部位為防水難題之 一，該部位漏水的主要原因是：墻面檁條與鋁合金間有縫隙；窗戶下口與鋼結(jié)構(gòu)、磚墻體及窗戶玻璃與型材之間密封不嚴(yán)；窗臺與臺度存在較大縫隙或有倒返水現(xiàn)象；窗戶上口泛水收邊件安裝中未打硅膠。

　　雨全防水彩鋼板廠房做防水

　　二、雨全防水常用的金屬屋面防水材料

　　1、丙烯酸防水涂料

　　 丙烯酸防水涂料，又稱為丙烯酸高彈防水涂料，是以純丙烯酸聚合物乳液為基料，加入其他添加劑而制得的單組份水乳型防水涂料。丙烯酸防水涂料的特點(diǎn)如下：

　?。?）可濕面施工；

　?。?）以水為分散介質(zhì)，無毒、無味、不污染環(huán)境，屬環(huán)保產(chǎn)品；

　?。?）單組份，冷施工，可以用刷、滾、噴、刮等方式進(jìn)行涂布；

　?。?）具有良好的耐老化、延伸性、彈性、粘結(jié)性和成膜性；

　?。?）防水層為封閉體系，整體防水效果好，特別適用于異型結(jié)構(gòu)基層的鋼結(jié)構(gòu)屋面防水施工；

　?。?）可作橡膠瀝青類黑色防水層的彩色美化保護(hù)層。

　　2、聚脲涂料

　　 聚脲涂料采用一次性涂覆工藝，不管有多大面積都不存在鏈接縫，而且還是一種無塵材料聚脲涂料，具有附著力強(qiáng)，耐摩擦，硬度強(qiáng)等特點(diǎn)。聚脲涂料具體特點(diǎn)如下：

　　（1）涂料不含催化劑，快速固化，可在任意曲面、斜面及垂直面上噴涂成型，無流掛現(xiàn)象，5s凝膠，1min即可達(dá)到步行強(qiáng)度。

　　（2）涂料對水分、濕氣不敏感，施工時(shí)不受環(huán)境溫度、濕度的影響。

　　（3）涂料100%固含量，不含任何揮發(fā)性有機(jī)物(VOC)，對環(huán)境友好。

　　（4）具有優(yōu)異的理化性能，如抗拉強(qiáng)度、伸長率、柔韌性、耐磨性、耐老化、防腐蝕等。

　?。?）具有良好的熱穩(wěn)定性，可在120℃下長期使用，可承受150℃的短時(shí)熱作用。

　　3、金屬鋁箔自粘防水卷材

　　 金屬鋁箔自粘防水卷材表面采用金屬鋁箔(既柔軟的金屬薄膜)做表層，金屬鋁箔具有防潮、氣密、隔熱、抗太陽紫外線光、耐磨蝕等特點(diǎn)。自粘層為耐老化的丁基橡膠，粘結(jié)力強(qiáng)。

　　金屬鋁箔自粘防水卷材特點(diǎn)：

　?。?）日照吸收率(太陽輻射吸收系數(shù))極低(0.07)，具有卓越的隔熱保溫性能，可以反射掉93%以上的輻射熱。

　?。?）施工簡單，冷施工，無需太專業(yè)人員施工，揭去材料下層的隔離膜，粘正位置即可。

　?。?）自身延伸率達(dá)400--1000%,對金屬屋面的熱脹冷縮有很強(qiáng)的適應(yīng)性.能隨屋面的凸凹起伏而實(shí)貼屋面,使空氣與金屬屋面完全隔離,既能達(dá)到防水功能又能起到防腐效果.大大延長了彩鋼屋面防水的使用年限。

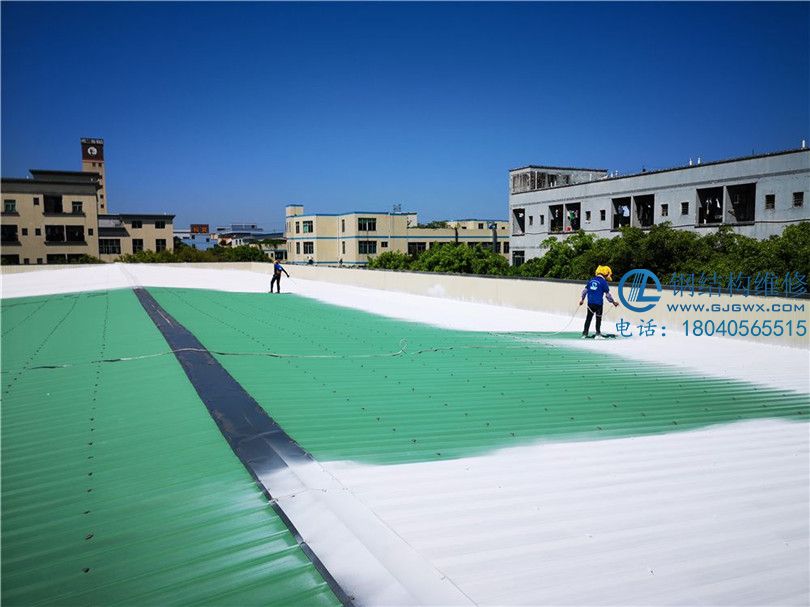

　　彩鋼板屋面防水施工雨全防水

　　（4）特強(qiáng)的粘結(jié)力,普通刀傷釘傷,常溫下可自愈。

　　（5）耐久性好,人工老化達(dá)二十五年。

　?。?）抗拉強(qiáng)度好，溫柔度好，能實(shí)貼各種不規(guī)則屋面

　　三、彩鋼金屬屋面防水施工工藝

　　1、丙烯酸防水涂料施工工藝：用滾子或刷子涂覆丙烯酸防水涂料（“一布三涂”或“一布多涂”）。

　　2、聚脲涂料防水施工工藝：噴涂聚脲涂料。

　　3、金屬鋁箔自粘防水卷材施工工藝：直接粘貼法，即將自粘卷材采用滾鋪法或抬鋪直接粘貼在結(jié)構(gòu)基層上的施工方法。施工時(shí)揭掉表面的隔離膜，將卷材直接粘貼在基層上。直接粘貼法不需熱加工，也不需涂刷膠粘劑，可直接實(shí)現(xiàn)防水卷材與基層粘結(jié)的一種操作工藝。

　　四、金屬屋面防水施工流程

　　1、丙烯酸防水涂料施工流程

　　基面→打底層→下涂層→上涂層。

　　基層清理→涂刷水性金屬防銹防腐漆→裁剪增強(qiáng)聚酯布→涂刷底涂→粘貼增強(qiáng)聚酯布→涂刷面涂

　　2、聚脲涂料防水施工流程

　　清理基層——細(xì)部打磨、修補(bǔ)——基層驗(yàn)收——噴涂底漆(6-8小時(shí))——雨全防水噴涂聚脲——自檢——驗(yàn)收。

　　3、金屬鋁箔自粘防水卷材施工流程

　　基層清理——涂刷基層處理劑——細(xì)部節(jié)點(diǎn)加強(qiáng)處理——確定鋪貼卷材基準(zhǔn)線——鋪設(shè)自粘防水卷材——節(jié)點(diǎn)密封——檢查驗(yàn)收。

　　 彩鋼板金屬屋面出現(xiàn)滲漏水后，應(yīng)當(dāng)仔細(xì)檢查分析滲漏水原因，選擇合適的防水材料，進(jìn)行專業(yè)化防水施工，確保金屬屋面鋼結(jié)構(gòu)防水施工質(zhì)量；
